產品概述
ZCQ型自吸式是在CQ型磁力泵的基礎上改進而成功的產品，該泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石器等材料制造，即有CQ型磁力驅動泵的功能，又集自吸于一身，不需低閥和引灌水、自吸高度4米。
使用范圍
該泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。

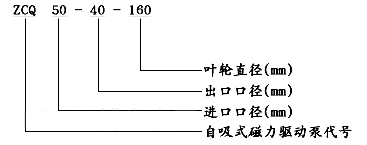

型號意義

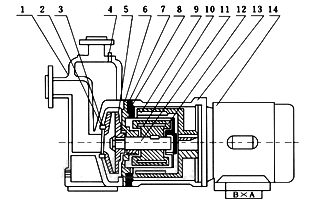

結構說明
|
1.泵體 |
5.葉輪 |
9.外磁鋼總成 |
13.聯接架 |
|
2.靜環 |
6.密封圈 |
10.內磁鋼總成 |
14.電機 |
|
3.動環 |
7.隔板 |
11.泵軸 |
|
|
4.加水螺栓 |
8.隔離層 |
12.軸套 |
性能參數
|
型 號 |
口徑 |
揚程m |
流量L/min |
電機功率KW |
轉速r/min |
電壓V |
自吸性能m/3分 |
|
進口mm |
出口mm |
|
ZCQ20-12-110 |
20 |
12 |
12 |
50 |
0.37 |
2900 |
380 |
4 |
|
ZCQ25-20-115 |
25 |
20 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-115 |
32 |
25 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-145 |
32 |
25 |
25 |
110 |
1.1 |
2900 |
380 |
4 |
|
ZCQ40-32-132 |
40 |
32 |
20 |
180 |
2.2 |
2900 |
380 |
4 |
|
ZCQ40-32-160 |
40 |
32 |
32 |
200 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-145 |
50 |
40 |
25 |
240 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-160 |
50 |
40 |
32 |
220 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-200 |
50 |
40 |
50 |
130 |
5.5 |
2900 |
380 |
4 |
|
ZCQ65-50-145 |
65 |
50 |
25 |
280 |
5.5 |
2900 |
380 |
4 |
|
ZCQ65-50-160 |
65 |
50 |
32 |
450 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-125 |
80 |
65 |
20 |
835 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-160 |
80 |
65 |
32 |
835 |
11 |
2900 |
380 |
4 |
|
ZCQ80-65-200 |
80 |
65 |
50 |
835 |
15 |
2900 |
380 |
4 |
|
ZCQ100-80-160 |
100 |
80 |
32 |
1000 |
15 |
2900 |
380 |
4 |
|
ZCQ100-80-200 |
100 |
80 |
50 |
1000 |
18.5 |
2900 |
380 |
4 |
|
注：泵體材質不銹鋼(1Cr18Ni9Ti) |
|
